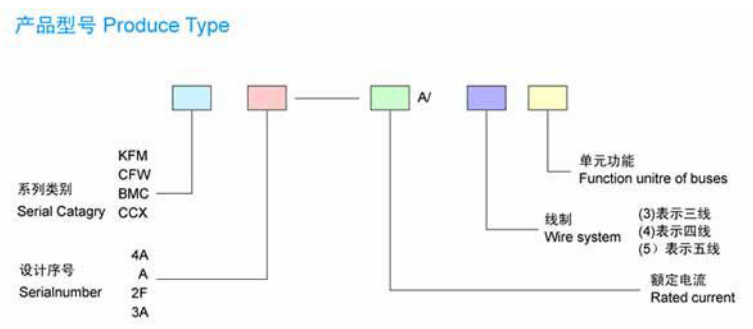

母線槽產品型號說明及技術數據
A 普通母線
P 膨脹接頭
S 始端母線
BY 變?nèi)萘拷宇^
Z 終端蓋
Bx 調節接頭
LsL 型水平接頭
Sc ＋字型重直接頭
LC L型重直接頭
Zs Z型水平接頭
TS T型水平接頭
Zc Z型重直接頭
TS T型重直接頭
sH 始端進線盒

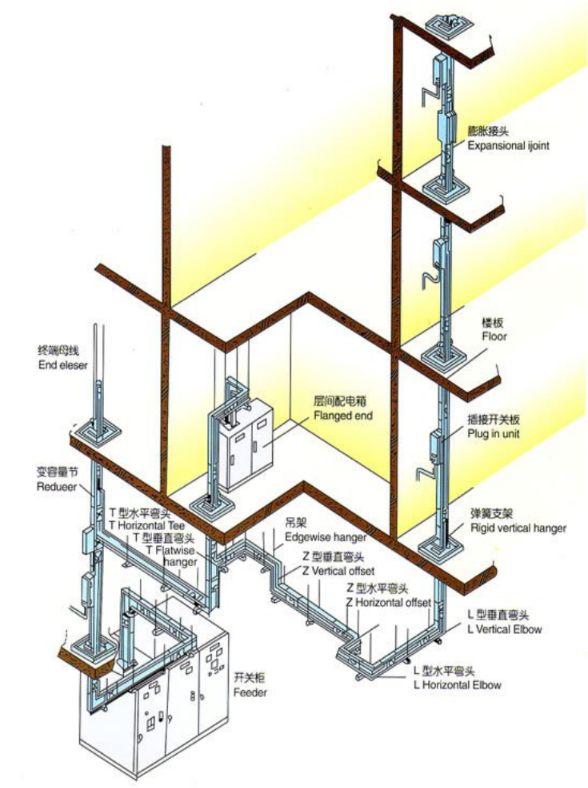

母線槽變向節(彎頭)、用于水平或重直裝置時配電母線的銜接及改變母線的走向。直母線單元。與母線槽變向節配合,用于將電源接送至用電設備。插接箱,用于由母線上引出電源分路。
始端母線,為電源引進單元,可直接與變壓器或低壓配電屏銜接。變?nèi)萘抗?jié)，為母線變換容量時的過渡節。膨脹節，為吸收因母線長時間作業而引起熱膨脹變形而設置的功用單元。中心進線箱，適用于多種場合，一般在母線銜接長度較長的情況下，將大大改進單端供電而至末端壓降損失較大的情況.終端封蓋，裝置于母線(或各分路)終端處,使外界不能接觸到帶電部位。
母線槽技術數據
符合標準 IEC439-1-1982、ZBK36002-89、GB1497-85、GB7251-87
海拔m 不大于2000
環境溫度℃ -5--+40(24小時內平均溫度不大于+35℃)
相對濕度 +40℃時不大于50%，+20℃時不大于90%
防護等級 IP42(帶附件達IP54)
安裝類別 Ⅳ類
污染等級 2級
額定絕緣電壓v(AC) 500
額定工作電壓v(AC) 400
額定頻率HZ 50--60
額定工作電流A 100 /250 /400 /630 /800 /1000
電阻Rx10Q/m 967 /94.4 /70.8 /73.0 /61.4 /46.6
阻抗Zx10/m 106.8 /103.8 /83.2 /72.4 /69.8 /53.8
電壓降V/m 0.0432 /0.0475 /0.0360 /0.089 /0.1 /0.0485
短路強度KA(峰值)t=1s 20 /35 /50 /65 /70 /85
額定工作電流A 1250 /1600 /2000 /2500 /3150 /4000
電阻Rx10*Q/m 28.9 /23.6 /21.3 /14.4 /12.1 /10.0
阻抗Zx10Q/m 40.6 /38.0 /24.1 /19.7 /16.5 /12.1
電壓降V/m /0.059 /0.063 /0.0814 /0.0705 /0.0684 /0.068
短路強度KA(峰值)t=1s 100 /115 /129 /135 /150 /150
各部位溫升(K) 連接端子60 金屬外殼30 絕緣件表面40
電強度 交流工頻電壓（有效值）3750V1min
絕緣電阻 相與相及外殼之間不小于20Ω
