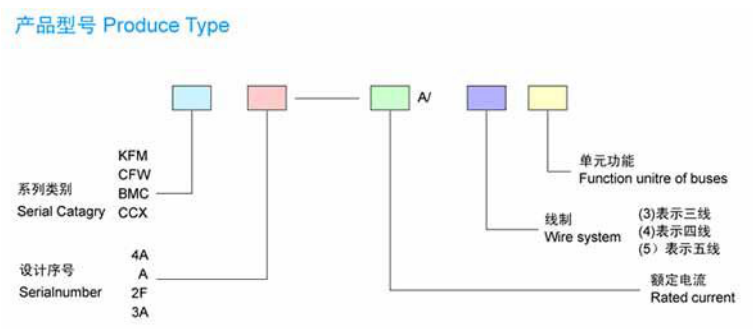

母線槽產品型號說明及技術數據
A：普通母線
P：膨脹接頭
S：始端母線
BY：變?nèi)萘拷宇^
Z：終端蓋
Bx：調節接頭
Ls：L型水平接頭
Sc：十字型重直接頭
LC：L型重直接頭
Zs：Z型水平接頭
TS：T型水平接頭
Zc：Z型重直接頭
TS：T型重直接頭
sH：始端進線盒

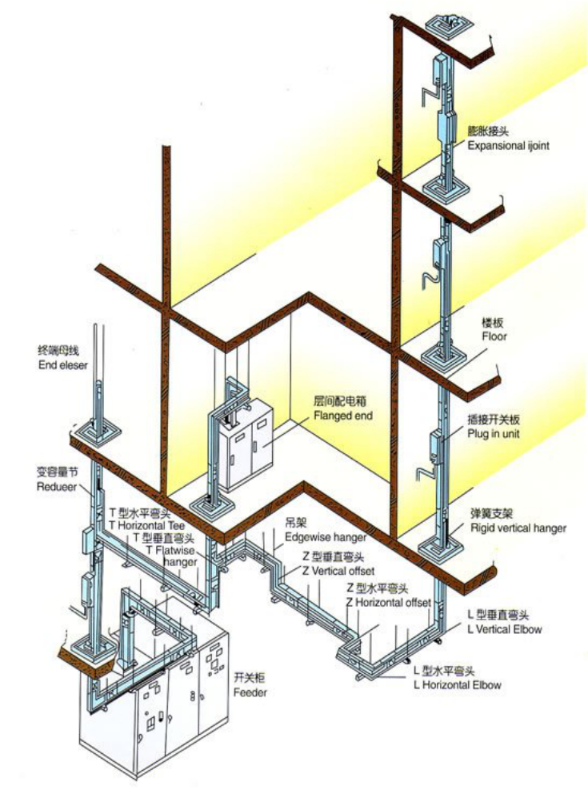

母線槽變向節主要用于水平或重直裝置時配電母線的銜接及改變母線的走向。直母線單元與母線槽變向節配合，可將電源接送至用電設備。
插接箱從母線上引出電源分路。
前端母線，為電源引進單元，可直接與變壓器或低壓配電屏銜接。變?nèi)萘抗?jié)，為母線變換容量時的過渡節。
膨脹節為吸收因母線長時間作業而引起熱膨脹變形而設置的功能單元。
中心進線箱適用于多種場合，一般在母線銜接長度較長的情況下，將大大改進單端供電而至末端壓降損失較大的情況.終端封蓋，裝置于母線(或各分路)終端處，使外界不能接觸到帶電部位。
母線槽技術數據
符合標準IEC439-1-1982、ZBK36002-89、GB1497-85、GB7251-87
海拔m不大于2000
環境溫度-5至+40(24小時內平均溫度不大于+35℃)
相對濕度+40℃時不大于50%，+20℃時不大于90%
防護等級IP42(帶附件達IP54)
安裝類別Ⅳ類
污染等級2級
額定絕緣電壓v(AC)500
額定工作電壓v(AC)400
額定頻率HZ50--60
額定工作電流A100/250/400/630/800/1000
電阻Rx10Q/m967/94.4/70.8/73.0/61.4/46.6
阻抗Zx10/m106.8/103.8/83.2/72.4/69.8/53.8
電壓降V/m0.0432/0.0475/0.0360/0.089/0.1/0.0485
短路強度KA(峰值)t=1s20/35/50/65/70/85
額定工作電流A1250/1600/2000/2500/3150/4000
電阻Rx10*Q/m28.9/23.6/21.3/14.4/12.1/10.0
阻抗Zx10Q/m40.6/38.0/24.1/19.7/16.5/12.1
電壓降V/m/0.059/0.063/0.0814/0.0705/0.0684/0.068
短路強度KA(峰值)t=1s100/115/129/135/150/150
各部位溫升(K)連接端子60金屬外殼30絕緣件表面40
電強度交流工頻電壓（有效值）3750V1min
絕緣電阻相與相及外殼之間不小于20Ω
