發電廠和變電站的母線槽是電力系統中的一個重要組成元件，當母線槽上發生故障時，將聯接在故障母線槽上的所有元件在修復故障母線槽期間，或在連接到另一組無故障的母線槽上工作曾經被迫停電。
在母線槽保護中，最主要的是母差保護。所有母線槽差動保護均是反映母線槽上各聯接單元TA二次電流的向量和。
當母線槽上發生故障時，一般情況下，各聯接單元的電流均流向母線槽；而在母線槽之外(線路上或變壓器內部)發生故障時各聯接單元的電流有流向母線槽的，有流出母線槽的。
母線槽上故障母差保護應動作，而母線槽外故障母差保護應可靠不動作。
1、動作電流與制動電流的取得辦法
對于雙母線槽接線的母線槽差動保護，選用總差動作為差動保護總的啟動元件，反應流入I、II母線槽所有聯接元件電流之和，可以差異母線槽故障和外部短路故障。
選用I母分差動和II母分差作為故障母線槽的選擇元件，別離反應各聯接元件流入I母線槽、II母線槽電流之和，然后差異出I母線槽故障仍是II母線槽故障。
因總差動的保護規劃涵蓋了各段母線槽，因而總差動也常被稱為“總差”或“大差”；
分差動因其差動保護規劃只是相應的一段母線槽，常稱為“分差”或“小差”。
以動作電流為例闡明總差動(大差)與分差動(小差)的電流取得辦法：
①雙母線槽接線；
②母聯兼旁路辦法的雙母線槽接線；
③旁路兼母聯辦法的雙母線槽接線。
2、復式比率差動母線槽保護的動作判據：
①比率制動原理的母線槽差動保護，選用一次的穿越電流作為制動電流，以戰勝區外故障時因為電流互感器TA差錯而發生的差動不平衡電流，在高壓電網中得了廣泛應用。
動作電流與制動電流的取得辦法
國內微機型母線槽差動保護一般選用完全電流差動保護原理。
完全電流差動指的是將母線槽上的全部聯接元件的電流按相均接入差動回路。
抉擇母差動保護是否動作的電流量是動作電流和制動電流。
制動電流是指母線槽上所有聯接元件電流的絕對值之和Ires。
動作電流是指母線槽上所有聯接元件電流相量和的絕對值Id。
Ij為各元件電流二次值(相量)，Id為動作電流幅值，n為出線條數，Ires為制動電流幅值。
②復式比率差動母線槽保護的動作判據：
制動電流選用復合制動電流：
在發生區內故障時因Ⅰd≈Ⅰres，復合制動電流|Ⅰres-Ⅰd|≈0，保護系統無制動量；
在發生區外故障時Ⅰres>>Ⅰd，保護系統有極強的制動特性。
母線槽差動保護的動作邏輯：

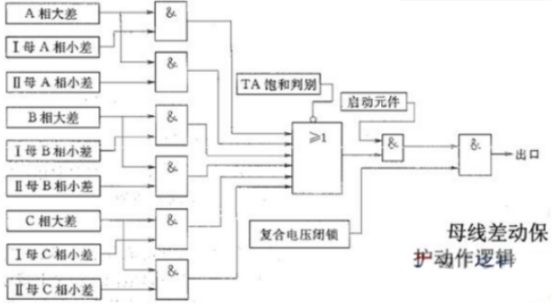

圖1母線槽差動保護的動作邏輯圖
闡明：大差動元件與母線槽小差動元件各有特點。
大差的差動保護規劃涵蓋了各段母線槽，大多數情況下不受運行辦法的操控；小差受運行辦法的操控，其差動保護規劃只是相應的一段母線槽，具有選擇性。
